CONTROLADOR DE MOVIMENTO SIPRO

Controlador de Movimento ou Motion Control Para Aplicações em Maquina para: corte a plasma, corte Laser, oxicorte, corte de pedra, bobinamento, paletizador, Robô, calandra, furadeiras, puncionadeiras, lapidação, corte de madeira, usinagem de madeira, corte de vidro, polimento de pedras, corte de pedras, serra ponte, embalagem, alimentícia e farmaceutica, envazamento, maquinas especiais.

CNC SIPRO, Controlador de Movimentos e CNC ATÉ 4 CANAIS INDEPENDENTES.
Avaliamos e propomos soluções práticas e econômicas para seu problema de movimentos programáveis, Tornos, Fresadoras e Máquinas Especiais. Executamos retrofitting e Venda de Servos Motores, Redutores Planetários, Cremalheiras, executamos instalações Projetos Elétricos, manutenção. Gratis Cálculos e orçamentos para Reforma. Na Pacol é onde você vai encontrar e comprar produtos de qualidade, com total segurança e assitência plena de sua engenharia, com grande experiência em sistemas. A Venda de produtos complementares para Automação Industrial é o diferencial de atendimento da Pacol.

LIGUE (11) 3542-6737 (11) 98123-9199

CLICK AQUI - VEJA A VARIEDADE DE PRODUTOS PARA AUTOMAÇÃO QUE TEMOS PARA VENDA

SERVO MOTOR, REDUTORES PLANETÁRIOS, CREMALHEIRAS, INVERSORES DE FREQUÊNCIA, CONVERSORES CA/CC, CNC MACH3 INDUSTRIAL

CLICK AQUI - PREENCHA O FORMULÁRIO!...E ENVIE SUA CONSULTA

O Comando Numérico CNC Sipro é Aplicado em Máquinas de contrôle Automático Nas Áreas:

Dobra de tubos
Corte em Vôo
Paletizador
Robô Scara
Calandra
Furadeiras
Puncionadeiras
Bobinamento
Lapidação de Pedras e Jóias
Máquinas de Solda

Corte de Madeira
Corte de Vidros
Polimentos de Pedras
Corte de Pedras
Serra Ponte
Embalagem Alimentícia
Embalagem Farmaceutica
Envazamento
Máquinas Especiais

"CONTROLADOR DE MOVIMENTOS/EIXO" DIGITAL/ANALÓGICO
"SIPRO"
"4 CANAIS INDEPENDENTES"

"Exemplos de Aplicações
" CONTROLADOR SIPRO"
4 CANAIS INDEPENDENTES"
Analógico Pulso/Direção e Protocolos de Comunicação

Contorolador para espelho Foco Solar (2 Eixos)

Controle
para Corte Contínuo em Vôo

Controle para Paletizadora

Controle para Pantógrafo

Controle para ROBÔ Scara

Controle para Calandra

Controle para Dobradora de Tubos Editor Personalizado Programas Paramétricos Editor CAD/CAM

Software específico para Máquinas de Dobra CAD/CAM

Controle para Furadeiras

Controle para Puncionadeiras

Controle para Bobinadeiras

Controle para Lapidação de Pedras e Jóias até 8 eixos

Contole para Máquina de Solda

Controle para escolha e corte para Madeira

Controle para Mesa de Corte de Vidro

Controle para Máquinas de Polimento de Bordas em Mármore

Controle para Serra Ponte Corte de Pedra e Mármore com ciclos Paramétricos

Controle para Maquinas Embalagem

Controle para Máquinas Produtos Alimentícios

Controle para Máquinas Área Farmaceutica

Controle para Máquinas Especiais


COMPOSICÃO COMPACTA até 4 EIXOS - (Sem Interpolação/Com Came)

COMPOSICÃO COMPACTA até 4 EIXOS - (Interpolados/Came Eletrônico)

COMPOSIÇÃO MODULAR PARA 4 - 8 até 32 EIXOS (Interpolados/Came)


CONTROLADOR COMPACTO
4 EIXOS Não Interpoláveis
Com Came Eletrônico
.

LINHA ECONÔMICA.

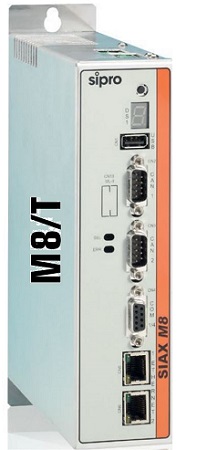

M8 - HARDWARE

TFT LCD 7 " de largura 262.000 cores: Exibição
Resolução 800 x 480 - Tela sensível ao toque.
2 (dois) Canais CAN-Open.
2 (dosi) Canais Ethernet - Protocolo Ethercat.
1 (Um) Canal USB.
4 (Quatro) Canais serial RS232 (ou 2 + 2 RS232 RS422).
4 (Quatro) Canais entradas de interrupção 24Vdc.
Memória : 64 MBytes de RAM e 128 MBytes de Flash.
Alimentação: 18Vac ou 24Vdc.
Dimensões do M8: Altura 240 mm – Prof. 179 mm – Largura. 63 mm.
M8 / dimensões do T: Espessura 52 mm- Largura 230 mm- Altura 162 mm.

OPCIONAL
1 (Um) Canal Mechatrolink II.
1 (Um) Canal LVDS para IHM remota (a 7).
Dimensões da T07: Largura 208 mm - Altura 135 mm - Espessura 47 mm.

"Baixar" Catálogo.

CONTROLADOR COMPACTO
4 E 8 EIXOS Interpolados
Com Came Eletrônico.

TELA 7".

M8 - HARDWARE

TFT LCD 7 " de largura 262.000 cores: Exibição
Resolução 800 x 480 - Tela sensível ao toque.
2 (dois) Canais CAN-Open.
2 (dosi) Canais Ethernet - Protocolo Ethercat.
1 (Um) Canal USB.
4 (Quatro) Canais serial RS232 (ou 2 + 2 RS232 RS422).
4 (Quatro) Canais entradas de interrupção 24Vdc.
Memória : 64 MBytes de RAM e 128 MBytes de Flash.
Alimentação: 18Vac ou 24Vdc.
Dimensões do M8: Altura 240 mm – Prof. 179 mm – Largura. 63 mm.
M8 / dimensões do T: Espessura 52 mm- Largura 230 mm- Altura 162 mm.

OPCIONAL
1 (Um) Canal Mechatrolink II.
1 (Um) Canal LVDS para IHM remota (a 7).

Dimensões da T07: Largura 208 mm - Altura 135 mm - Espessura 47 mm.

"Baixar" Catálogo.

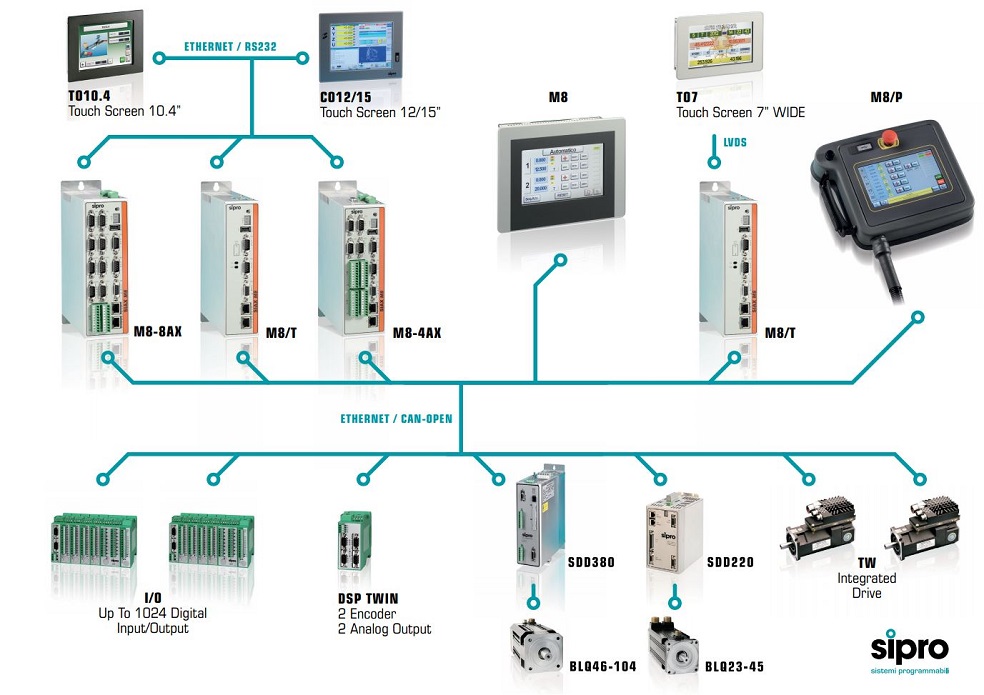

COMPOSICÃO COMPACTA E MODULAR 4 - 8 - 32 EIXOS

M8 - COMPOSIÇÃO (HARDWARE)

TFT LCD 7 " de largura 262.000 cores: Exibição
Resolução 800 x 480 - Tela sensível ao toque.
2 (dois) Canais CAN-Open.
2 (dosi) Canais Ethernet - Protocolo Ethercat.
1 (Um) Canal USB.
4 (Quatro) Canais serial RS232 (ou 2 + 2 RS232 RS422).
4 (Quatro) Canais entradas de interrupção 24Vdc.
Memória : 64 MBytes de RAM e 128 MBytes de Flash.
Alimentação: 18Vac ou 24Vdc.
Dimensões do M8: Altura 240 mm – Prof. 179 mm – Largura. 63 mm.
M8 / dimensões do T: Espessura 52 mm- Largura 230 mm- Altura 162 mm.

OPCIONAL
1 (Um) Canal Mechatrolink II.
1 (Um) Canal LVDS para IHM remota (a 7).
Dimensões da T07: Largura 208 mm - Altura 135 mm - Espessura 47 mm.

M4 - COMPOSIÇÃO (HARDWARE)

TFT LCD 7 " de largura 262.000 cores: Exibição
Resolução 800 x 480 - Tela sensível ao toque.
2 (dois) Canais CAN-Open.
2 (dosi) Canais Ethernet - Protocolo Ethercat.
1 (Um) Canal USB.
4 (Quatro) Canais serial RS232 (ou 2 + 2 RS232 RS422).
4 (Quatro) Canais entradas de interrupção 24Vdc.
Memória : 64 MBytes de RAM e 128 MBytes de Flash.
Alimentação: 18Vac ou 24Vdc.
Dimensões do M8: Altura 240 mm – Prof. 179 mm – Largura. 63 mm.
M8 / dimensões do T: Espessura 52 mm- Largura 230 mm- Altura 162 mm.

OPCIONAL
1 (Um) Canal Mechatrolink II.
1 (Um) Canal LVDS para IHM remota (a 7).
Dimensões da T07: Largura 208 mm - Altura 135 mm - Espessura 47 mm.

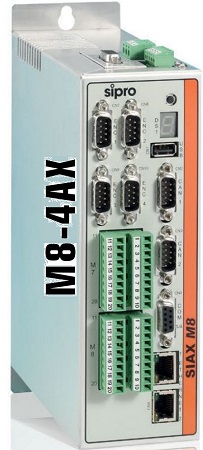

Módulo 4AX (4 Eixos)

4 encoders incrementais 5 / 12V - Push Pull
Line Driver - 500 KHz.
4 Saídas analógicas de 16 bits ± 10V.
4 Entradas analógicas de 16 bits 0 a 5V / 0 a 10V.
4 encoders absolutos SSI série.
4 saídas Pulso / direção no máximo 500 KHz.
Dimensões da M8-4AX: Espessura 67 mm - Altura 230 mm - Prof. 162 mm.

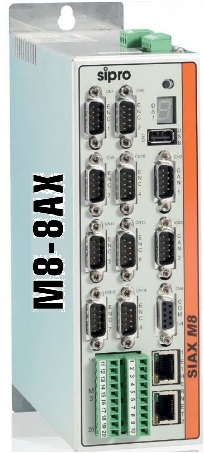

Módulo 8AX (8 Eixos)

8 Canais de encoders incrementais 5 / 12V - Push Pull
Line Driver - 500 KHz.
8 Saídas analógicas de 16 bits ± 10V.
8 Entradas analógicas de 16 bits 0 a 5V / 0 a 10V.
Dimensões da M8-4AX: Espessura 67 mm - Altura 230 mm - Prof. 162 mm.

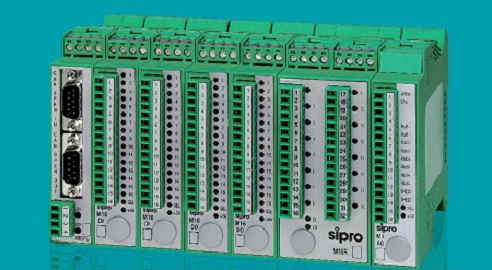

Módulo 8T

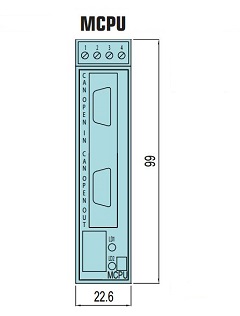

CARTÃO "MCPU"

1 (Uma) ENTRADA Can-Open
1(Uma) Saída Cam-Open

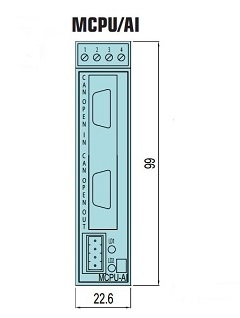

CARTÃO "MCPU/AI"

1 (Uma) ENTRADA Can-Open
1(Uma) Saída Cam-Open
4 Entradas Analógicas 0 a 10V Resolução. 10 Bits

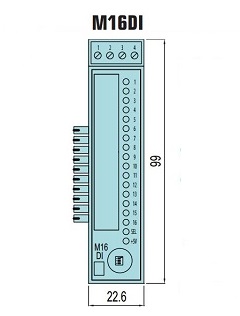

Cartão "M16E"

16 Entradas Digitais (Isoladas)
Alimentação 24Vdc (+15 a +30V) Consumo 10mA (24V)


Cartão "M16S"

16 Saídas Digitais (Isoladas)
Tipo da Saída - PNP 24Vdc
2,2A max
Proteção Contra Curtro Circuito

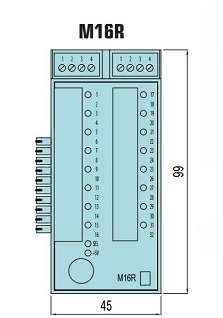

Cartão "M16R"

16 Saídas Digitais (Relê)
Saída tipo - " "
Carga max AC : 10A - 110V (AC1)
Carga max DC : 10A - 30V (DC1)

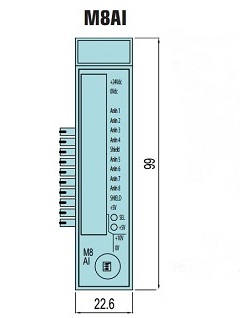

Cartão "M8AI"

8 Entradas Analógicas
0 a 5V/0 a 10V
Resolução 16 bit
Impedância 1M

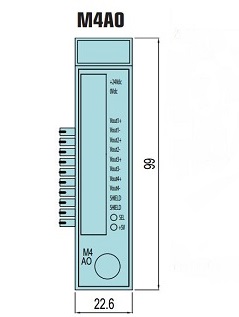

Cartão "M4AO"

4 Saídas Analógicas
Sinal :+/-10V
Resolução 12 bit
Resistencia : 10K

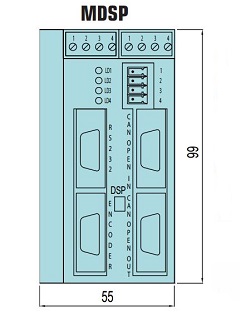

Cartão "MDSP"

1 Canal de Leitura de Encoder
5/12V Push Pull/Line Driver
1 Saída Analógica 16 bit +/- 10V

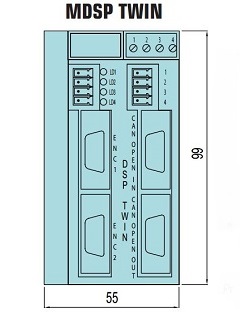

Cartão "MDSP TWIN"

2 Canal de Leitura de Encoder
5/12V Push Pull/Line Driver
2 Saída Analógica 16 bit +/- 10V

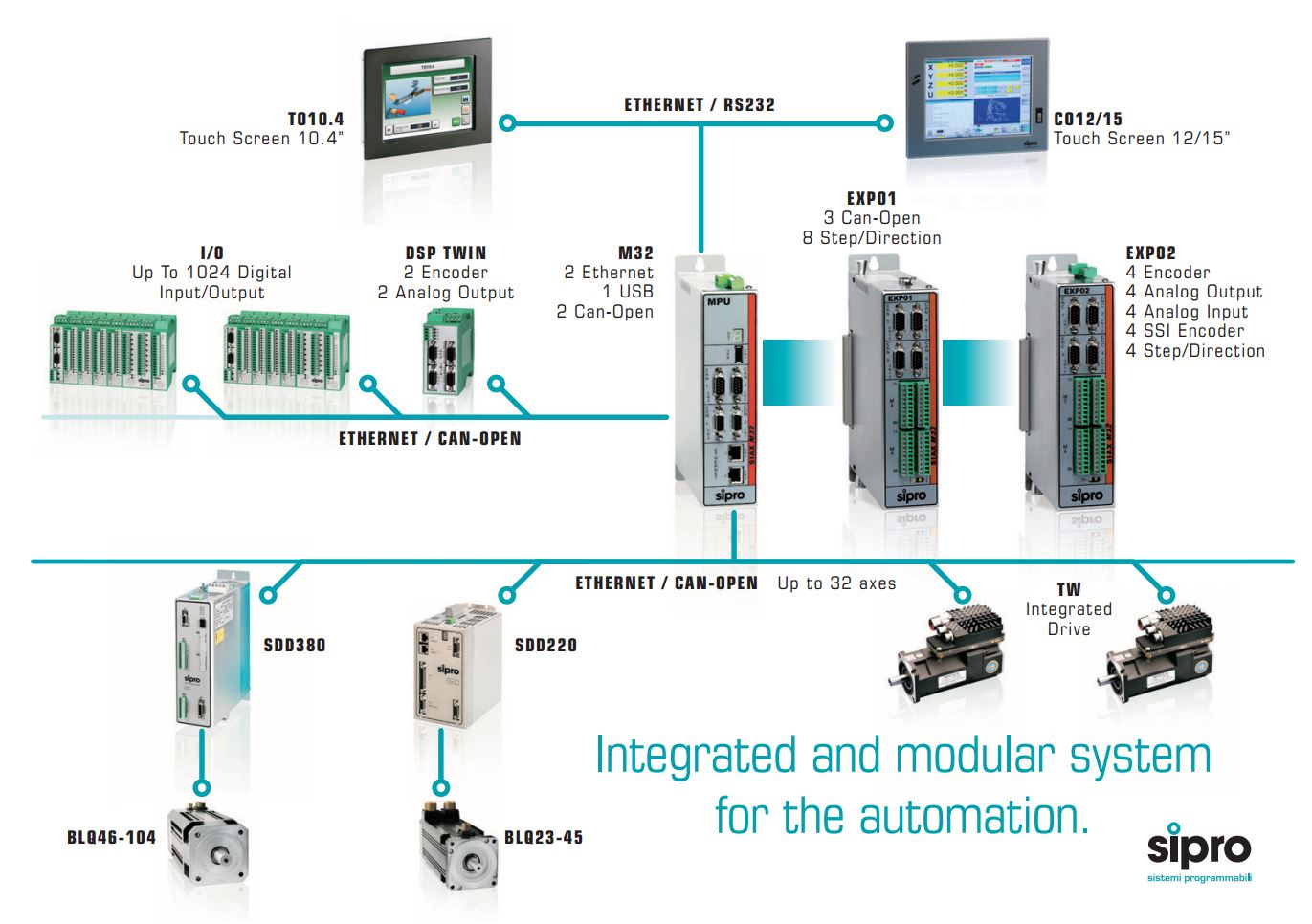

COMPOSICÃO MODULAR 32 EIXOS.

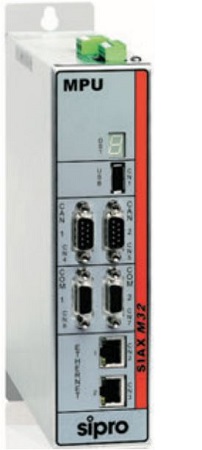

Módulo MPU

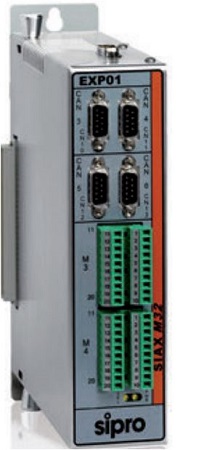

Módulo EXP01

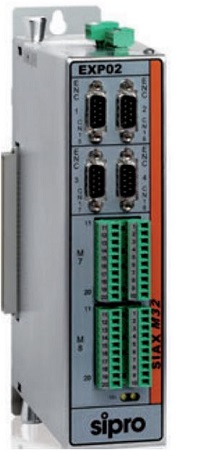

Módulo EXP02

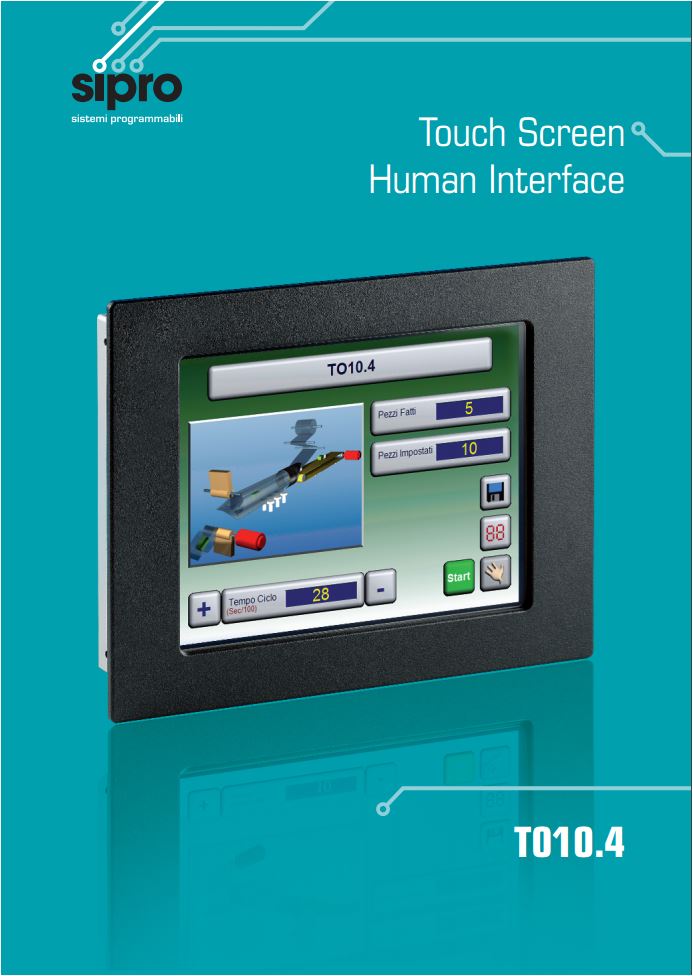

IHM - MODELO T010.4 "CNC"
Touch screen.
• Resolução: 640 x 480.
• Interface:
• 2 Entradas seriais (1 RS232 / 422);
• Display: TFT LCD VGA - 10,4 "- 65 mil cores.
• 2 Portas USB –
• 1 Porta Ethernet 10/100 (RJ45).
• Alimentação: 24 Vdc.
• Grau de proteção: IP65 frontal.
• Dimensões: 317 x 287 x 70 (W x H x D).

"Baixar" Catálogo.

IHM - MODELO C012/15 "CNC"
Touch screen.


• COMPLETAR.







"Baixar" Catálogo.

IHM - MODELO TO5.7
Touch screen.

• Display: TFT LCD ¼ VGA - 5,7 "- 65 mil cores.
• Resolução: 320 x 240.
• Interface:
• 2 Portas seriais (1 RS232 / 422).
• Alimentação: 24 VDC (15Vac).
• Grau de proteção: IP65 frontal.
• Dimensões: 354 x 210 x 70 (W x H x D).


OFERECEMOS ESTUDO TÉCNICO COMPLETO.

Cálculos para Dimensionamento do Seu Sistema.
Uma Engenharia Completa à Sua Disposição.

NESTE MESMO SITE -

Você Encontará Equipamentos Complementares para o Seu Sistema, Como:

REDUTORES PLANETÁRIOS."(ver Redutores Planetários)"

SERVOS MOTORES."(ver Servos Motores)"

INVERSORES."(ver Inversores)"

CNC e PLC

PRODUTOS E SERVIÇOS DE QUALIDADE É O NOSSO FORTE!...

(Fazemos Serviços/Integração.)

Entre em Contato. CONFIRA!
