FRESADORA CNC PEQUENA COMPACTA MINI
Fresadora e Centro de Usinagem
Fresadora e Centro de Usinagem
FRESADORA CNC MINI e CENTRO DE USINAGEM, pequena, compacta, LEVE, Pequenas e MIcros Usinagem para peças pequenas, eletrodos, cavidades, curso 350x200x300 mm, área 1500x1000 mm. Spindle 24000Rpm, troca Manual com/sem fixação automática, Cone ISO20 .
MELHOR PREÇO! MÁQUINA CONFIGURÁVEL, OPÇÕES: Step-Servo/Servo Motor, Temsão 220V mono, 4º/5ºEixo, Spindle com/sem Fixação Automática, Magazine 5 ferramentas, Manivela Eletrônica.
CONFIGURE SUA MÁQUINA PARA SEU PRODUTO ELIMINE SUAS DÚVIDAS CONSULTANDO NOSSA ENGENHARIA SUPORTE TÉCNICO COMPLETO
CLICK AQUI -> PREENCHA O FORMULÁRIO!...E ENVIE SUA CONSULTA
LIGUE (11) 98123-9199

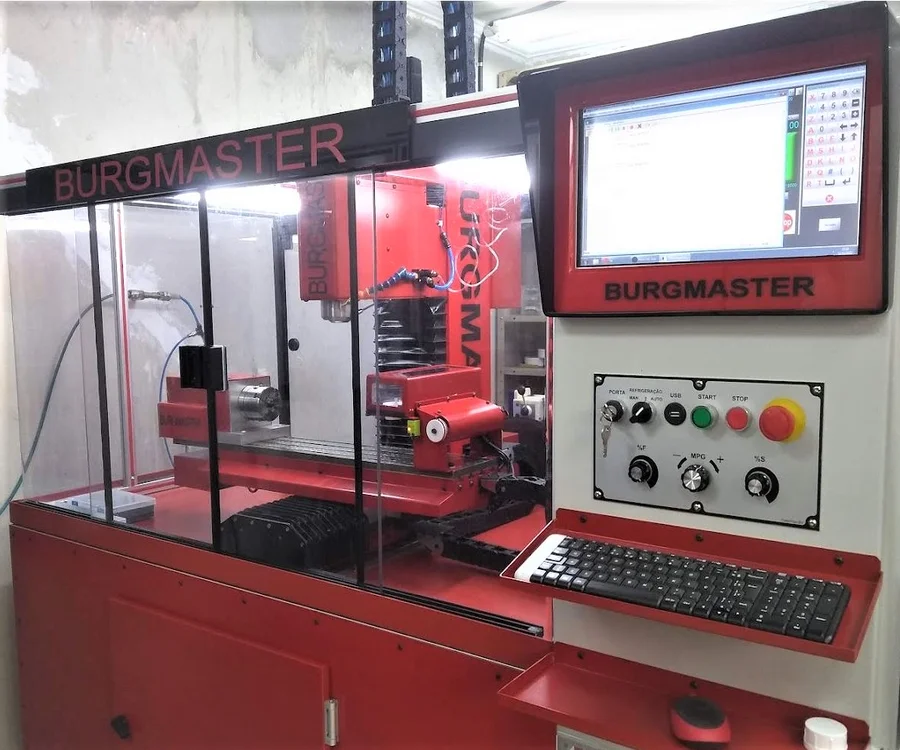

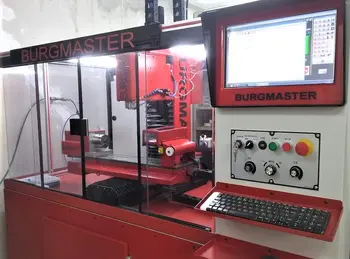

CENTRO DE USINAGEM COMPLETO COM GABINETE
MODULAR/DESMONTÁVEL
CARENAGEM - ARMÁRIO ELÉTRICO - MÁQUINA - GABINETE
SPINDLE - 0 A 24000 RPM 2.2Kw ISO 20 PINÇA ER 11 INVERSOR DE FREQUÊNCIA
MONTAGEM ELÉTRICA INDUSTRIAL - NR-12
EASY SERVO - OPCIONAL SERVO MOTOR
CARENAGEM EM POLICARBONATO - OPCIONAL CHAPA
ELETRÔNICA PREPARADA PARA 4º EIXO

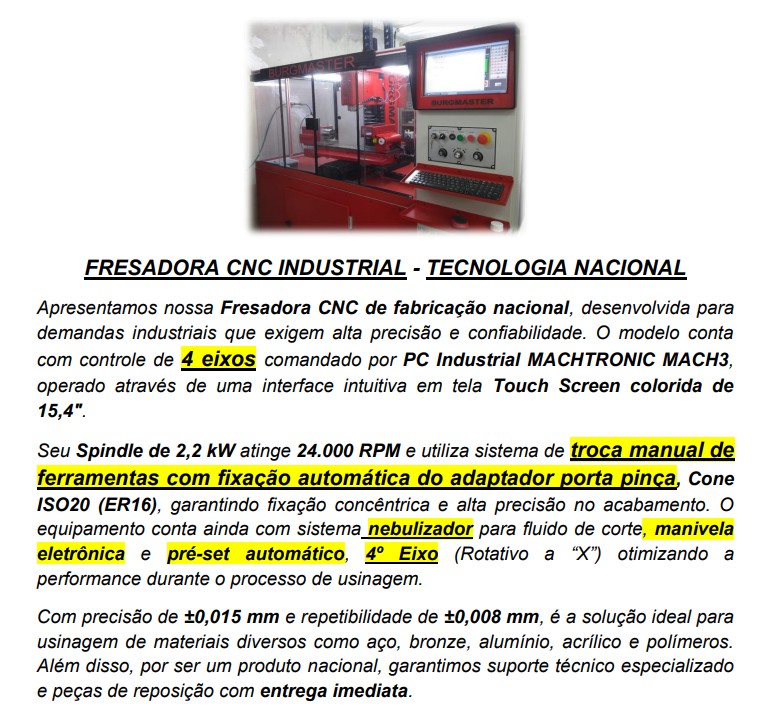

FORNECIMENTO COM 4º EIXO - OPCIONAL
USINAGEM COM FRESA DE 1MM (24000 RPM)
DIÂMETRO MAX DA FERRAMENTA/6MM
TELA OPERACIONAL 15,6" TOUCH - PERSONALISADA - SOFTWARE MACH3
RACK INDUSTRIAL CODETRON - SOFTWARE ELIMINA ARQUIVOS CORROMPIDOS POR VÍRUS, CARREGA ORIGINAL A CADA BOOT.

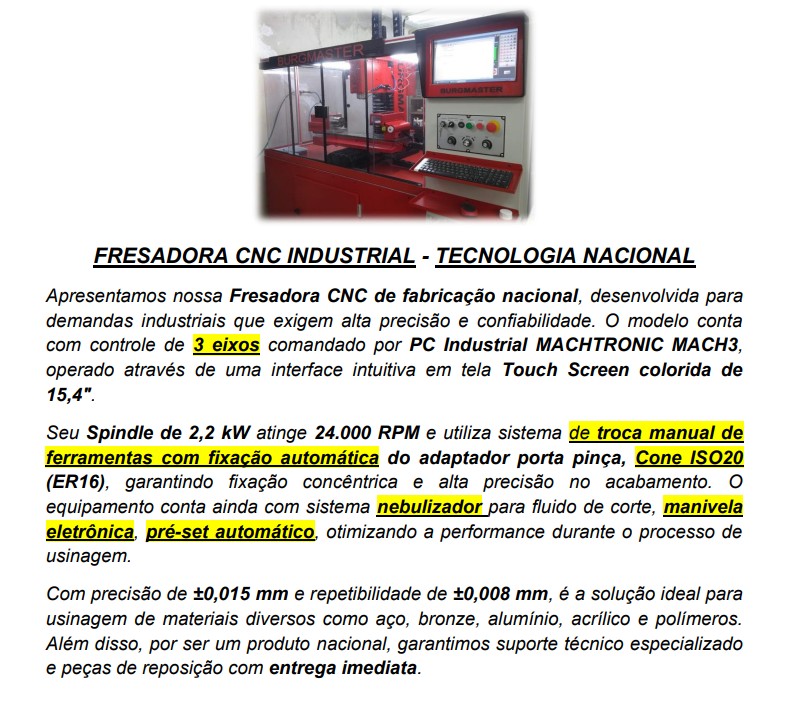

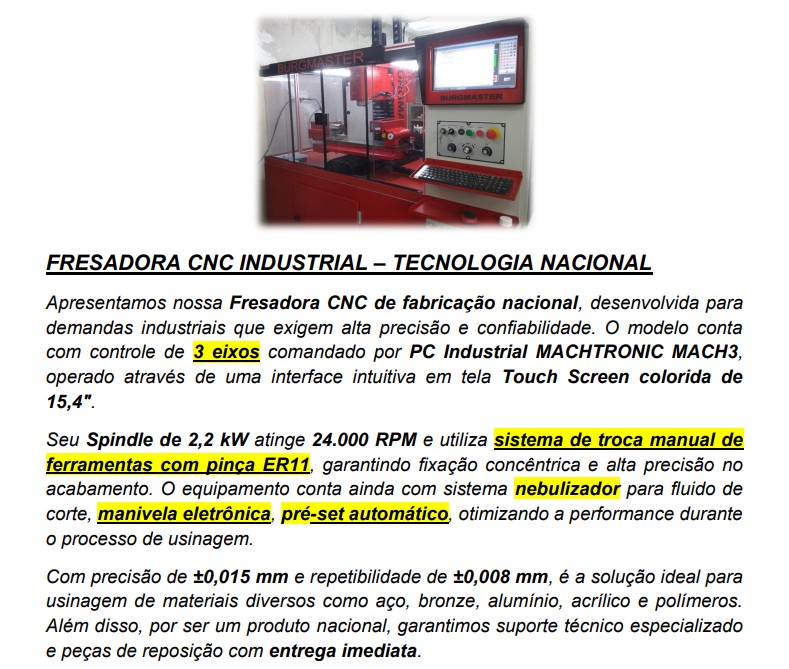

FRESADORA CNC MINI INDUSRIAL
DESCRIÇÃO E COMPOSIÇÃO:
Armário elétrico com montagem Industrial
3 eixos "X", "Y", "Z", acionados por Step- Servo
Spindle 24.000 Rpm com 1,5 Kw de potência com troca manual de ferramenta, pinça "ER"
Placas de controle de eixos e "I/O" de fabricação industrial "BURGMASTER"
Acionamento dos eixos de 8Nm
Fusos e guias lineares
Manivela eletrônica no painel
OBS:
Computador com especificações adeguadas para uso MACH3, por conta do comprador
Instalação e ajustes MACH3 em PC do cliente valores a combinar
Telas personalizadas valores a combinar
OPCIONAIS:
Preparação de eletrônica para 4º eixo
Quarto eixo com placa de 3 castanhas
Carenagem em policarbonato em extrutura de alumínio
Tela de 15,6" Touch-Screen Color
Gabinete com fechamento em chapa de aço
Spindle para troca manual automática de 2.2Kw "ISO 20" (A.T.C. - Drawbar)
Acessório porta pinças R8 para adaptação no spindle ISO 20/Torneamento
Software para torneamento Mach3 embarcado para operações de torneamento (Multitarefa Fresar/Tornear
Bloco de ferramentas composto com 6 ferramentas para torneamento
Manivela Eletrônica "Pendente"
Pré-set de ferramentas
Acionamento dos eixo por Servo Motor
Cabeçote duplo Furar e Rosquear

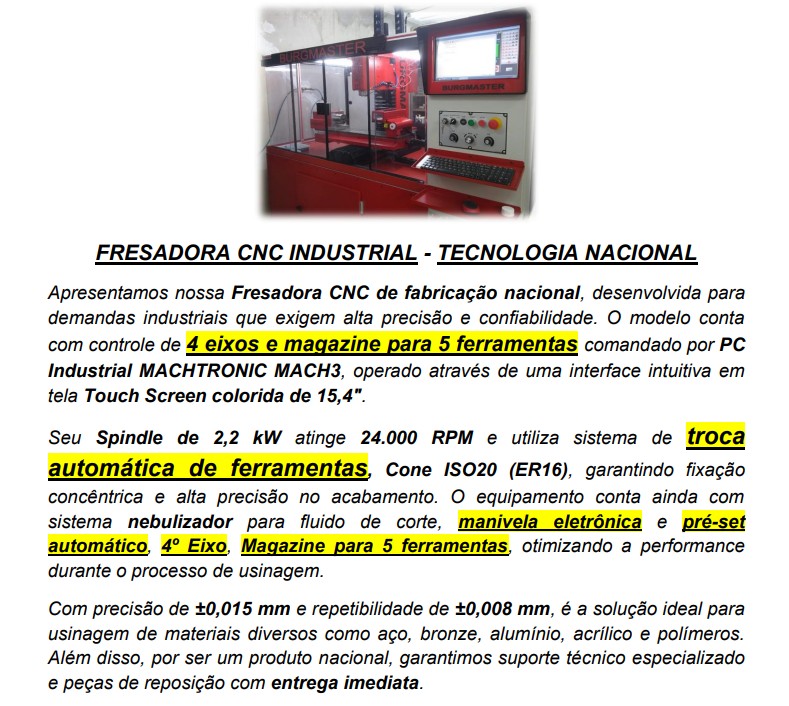

CENTRO DE USINAGEM MINI INDUSRIAL
DESCRIÇÃO E COMPOSIÇÃO:
Armário elétrico com montagem Industrial
3 eixos "X", "Y", "Z", acionados por Step- Servo
Spindle 24.000 Rpm com 2,2 Kw de potência com troca automática de ferramenta - (A.T.C.)
Placas de controle de eixos e "I/O" de fabricação industrial "BURGMASTER"
Acionamento dos eixos de 8Nm Step-Servo
Fusos e guias lineares
Manivela eletrônica pendente
Preparação de eletrônica para 4º eixo
Carenagem em policarbonato em extrutura de alumínio
Tela de 15,6" Touch-Screen Color
Gabinete com fechamento em chapa de aço
Pré-set de ferramentas
OPCIONAIS:
Quarto eixo com placa de 3 castanhas
Acessório porta pinças R8 para adaptação no spindle ISO 20/Torneamento
Software para torneamento Mach3 embarcado para operações de torneamento (Multitarefa Fresar/Tornear
Bloco de ferramentas composto com 6 ferramentas para torneamento
Acionamento dos eixo por Servo Motor
Cabeçote duplo Furar e Rosquear
ORIENTAÇÃO COMPLETA PARA DEFINIR SUA MÁQUINA
CONFIGURE SUA MÁQUINA PARA SUA NECESSIDADE
ENTRE EM CONTATO
11 98123-9199
contato@pacol.com.br
Micro Usinagem (Alta Rotação) e Usinagens Leves)
(Grava, Fresa, Fura, Rosqueia)
4ºEixo Opcional
(Redução 1:100 4 arc/min.)
Carenagem Modular (Alumínio/Policarbonato).
(Fácil acesso para Manutenção)
Painel elétrico Interligado ao corpo da máquina por “ÚNICA TOMADA”.
(Fácil manutenção e Substituição).
NORMA NR12.
(Sistema EUCHNER - Trava na Porta com sistema Redundante de Sensor, Botão e Relê de Emergência).
Spindle de Alta - 7000 a 24000 RPM.
(Variável/Inversor, Troca de Ferramenta manual).
Pinça “ER11”.
Spindle de Baixa - (Opcional)2.000 RPM
Furar, Roscar e Fresar.
(M10)
Cone "HSK 40" - Troca Manual (Sistema Guhring - Pinça com Fixação lateral).
(Spindle 2.000RPM 1Kw/Servo Motor)
CNC
CNC MACH3 INDUSTRIAL "HARDWARE INDUSTRIAL"
(Rack contra ruídos eletromagnéticos).
Tela 8” Touch Collor
Potenciômetros de controle de avanço e rotação.
Memória de estado Sólido.
Linguagem de Programação Código “G”.
Telas Personalizadas.
Licença Oficial Microsoft.
Sistema Interno de Carregamento Automático do Software
Operacional e parâmetros de Máquina
(Garante a Integridade de Software após desligar e Ligar.
(Anti Vírus e Arquivos Corrompidos).
Acionamento dos eixos
(SERVOS MOTORES - Polia/Correia).
Cursos de Trabalho
X = 250 mm
Y= 160 mm
Z= 230 mm.
Documentação Elétrica Completa
(Papel e Mídia Eletrônica).
Fusos de Esfera
(Fuso de esfera 16mm x 5mm "CASTANHA DUPLA FLANGEADA").
Guias Lineares 20mm
Opcionais:
Spindle para Fresar, Furar e Roscar
4º Eixo (Max 50 RPM).
Bomba de Refrigeração.
Especificações
| Curso no Eixo X | 380mm> |
| Curso no Eixo Y | 200mm |
| Curso no Eixo Z | 3000mm |
| Distância Entre o Eixo Árvore Até a Coluna | 240mm |
| Potência dos Step-Servo nos Eixos X,Y,Z | 8 Nm |
| Peso Máximo Admissível sobre a Mesa | 60Kg |
| Largura das Ranhuras em ``T´´ | 8 |
| Número de Ranhuras em ``T´´ | 3 |
| Dimensões da Mesa | 700 x 160mm |
| Avanço Rápido nos Eixos (X,Y,Z) | 0 a 5000 mm/min |
| Potência no Motor Spindle | 1,5 Kw |
| Precisão | +/- 0,015 |
| Precisão de Repetibilidade | 0,01 |
| Encaixe da Pinças | ER11 |
| Rotação Máxima | 24.000RPM |
| Rotação Mínima | 5.000RPM |
| CNC CODETRON | 4 eixos + Spindle |
| Tensão elétrica | 220V/60Hz/Monofásico |
| Dimensões da Máquina | 1.500 x 817 x 1062 mm |
| Peso | 200Kg |
Itens Inclusos
Comando CNC MACH3 INDUSTRIAL 4 EIXOS ;
Teclado de Operação de Interface Frontal;
Painel de Operação Botoeira;
Step Servo (ACIONAMENTOS)
Estrutura Reforçada em Alumínio;
Spindle de 2,2 Kw de 24.000 RPM
Guia Lineares nos Eixos X,Y,Z
Fusos de Esfera nos Eixos X,Y,Z
Carenagem em Alumínio e Policarbonato
Base Reforçada em Aço;
Sistema de Iluminação;
Bancada em Alumínio
** Opcional
** Morsa
** 4º Eixo
** Estojo Porta Pinças ER11
** Jogo de Chaves para Manuseio e Operação da Máquina;
** Spindle de Baixa - 2000 RPM - 1Kw - 4,77Nm
** Spindle de Alta 24.000 RPM - 1,5CV
** Ferramentas e Adaptadores
